Kas teate termopaari temperatuuri mõõtmise põhiprintsiipi?

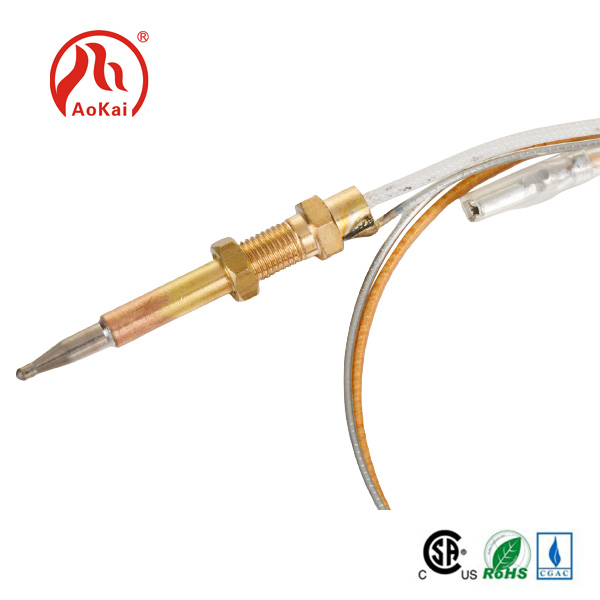

Suure osa enimmüüdud temperatuuri omandamise mooduli turul olevate seadmete uurimine ja arendamine põhineb termopaaride tehnoloogia põhimõttel.Termopaaron temperatuuriandur ja primaarne instrument, mis mõõdab temperatuuri otseselt ja teisendab temperatuurisignaali termoelektrilise potentsiaali signaaliks, mis seejärel teisendatakse mõõdetud söötme temperatuuriks läbi elektriinstrumendi.

Termopaari temperatuuri mõõtmise aluspõhimõte on see, et suletud silmuse moodustavad kaks erineva materjali juht. Kui mõlemas otsas on temperatuurigradient, läbib vool silmust. Sel ajal on kahe otsa vahel termoelektriline potentsiaal, mis on nn Seebecki efekt.

Kaks erineva komponendi homogeenset juhtkonda on termopaarid. Kõrgema temperatuuriga lõpp on tööotsa ja madalama temperatuuriga ots on vaba ots. Vaba ots on tavaliselt konstantsel temperatuuril. Termoelektrilise potentsiaali ja temperatuuri vahelise funktsionaalse seose kohaselt tehakse termopaari lõpetamise tabel; Lõpetamise tabel saadakse siis, kui vaba otsa temperatuur on 0 ℃. Erinevatel termopaaridel on erinevad lõpetamistabelid.

Kui kolmas metallmaterjal on ühendatudtermopaarSilmus, kui materjali kahe ristmiku temperatuur on sama, jääb termopaari toodetud termoelektriline potentsiaal muutumatuks, see tähendab, et seda ei mõjuta silmusega ühendatud kolmas metall. Seetõttu saab termopaari temperatuuri mõõtmisel mõõtevahendi ühendada. Pärast termoelektrilise potentsiaali mõõtmist saab mõõdetud söötme temperatuuri teada saada. Termopaaride keevitab suletud ahela moodustamiseks erinevate materjalide kaks juhti või pooljuhte A ja B.

Kui mõlemast otsast on ühendatud kaks erineva komponendi juhti, moodustades silmuse, kui ristmiku temperatuur on erinev, genereeritakse silmusesse elektromotoorne jõud. Seda nähtust nimetatakse termoelektriliseks efektiks ja seda elektromotoorset jõudu nimetatakse termoelektriliseks potentsiaaliks.TermopakidKasutage seda põhimõtet temperatuuri mõõtmiseks. Nende hulgas nimetatakse keskmise temperatuuri mõõtmiseks otseselt kasutatavat otsa ja teist otsa nimetatakse külmaks; Külm ots on ühendatud kuvari või sobiva instrumendiga ja kuvari instrument näitab termopaari genereeritud termoelektrilist potentsiaali. Termopaar on tegelikult energiamuundur, mis muundab soojusenergia elektrienergiaks ja kasutab temperatuuri mõõtmiseks genereeritud termoelektrilist potentsiaali. Termopaari termoelektrilise potentsiaali korral tuleks märkida mitmeid probleeme.

1. Termopaari termoelektriline potentsiaal on temperatuurifunktsiooni erinevus termopaari mõlemas otsas, mitte temperatuuri erinevuse funktsioon termopaari mõlemas otsas;

2. Termopaari toodetud termoelektrilise potentsiaali suurusel pole midagi pistmist termopaari pikkuse ja läbimõõduga, kui termopaari materjal on ühtlane, kuid ainult termopaari materjali koostise ja temperatuuride erinevusega mõlemas otsas;

3. Kui määratakse termopaari kahe termopaari juhtme materiaalne koostis, on termopaari termoelektrilise potentsiaali suurus seotud ainult termopaari temperatuuri erinevusega; Kui termopaari külma otsa temperatuur hoitakse konstantsena, on termopaari termoelektriline potentsiaal tööotsa temperatuurist vaid ühe hinnaga funktsioon.
